产品详细介绍
1.产品描述
光电探测器模块内部集成两路多模光纤耦合的APD光电探测器，APD内置TEC，使得APD始终工作于恒温状态下，具有最小且稳定的噪声系数。内部放大电路采用多级互联放大和噪声抑制相结合的技术处理，利用APD的雪崩效应，高效检测微弱光信号。该探测器模块采用单电源DC+12V供电，内部产生负压及APD偏压，利于客户做集成设计。
2.产品特点
• 噪声低
• 高增益
• 高带宽
• 结构紧凑
• 内置低噪隔离电源
3.应用领域
• 光纤传感
• 光纤通信
• 激光测距
• 光谱测量
• ns 级光脉冲探测
4.产品参数
| 产品型号 | APD-100M-A | 单位 |
|---|---|---|
| 探测器型号 | APD | |
| 波长 | 1000~1600 | nm |
| 带宽 | DC-50 | MHz |
| 探测器响应度 | 0.95@1550nm | A/W |
| 增益 | 100 | mV/nA |
| 输出阻抗 | 50 | Ω |
| 输出耦合方式 | DC/AC | |
| 供电电压 | 12 | V |
| 供电电流 | 1max | A |
| 光学输入 | FC/APC | |
| 射频输出 | SMA | |
| 外形尺寸 | 120*90*20 | Mm |

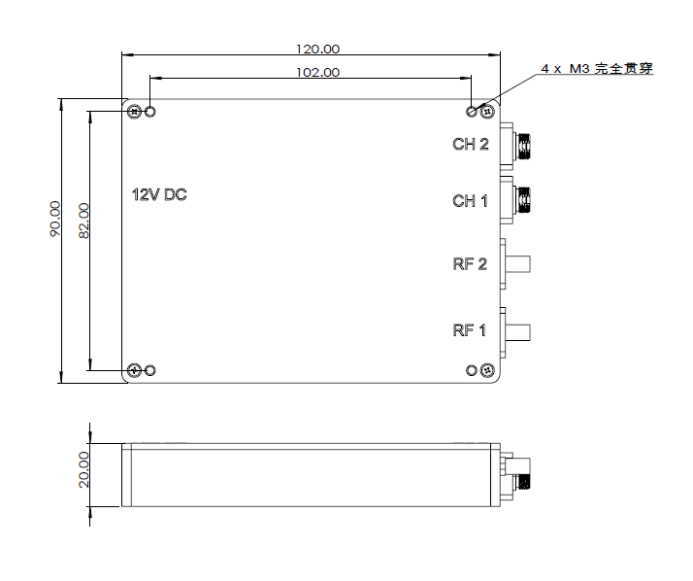

5.结构尺寸及接口定义
订购信息和定制解决方案，请联系我们:xingshuying@btylaser.com
